滑动杆的形状
2. 滑动杆的使用适应证
用于Ⅱ类错牙合的矫正。通过将Ⅱ类颌间牵引的力量传递至上颌磨牙，推上颌磨牙向远中，达到矫正Ⅱ类磨牙关系的目的。
3. 弯制工具的选用
通常选用细丝钳或梯形钳。
4. 选择使用弓丝的形状和尺寸
常用0.016英寸×0.022英寸到0.018英寸×0.025英寸的不锈钢方丝。
5. 滑动杆的弯制步骤、要点和技巧（图4-12-2至图4-12-37）
图4-12-2 钳夹持在弓丝起始端
图4-12-3 沿圆喙弯制半圆形
图4-12-4 调整钳夹持部位，继续沿圆喙弯制

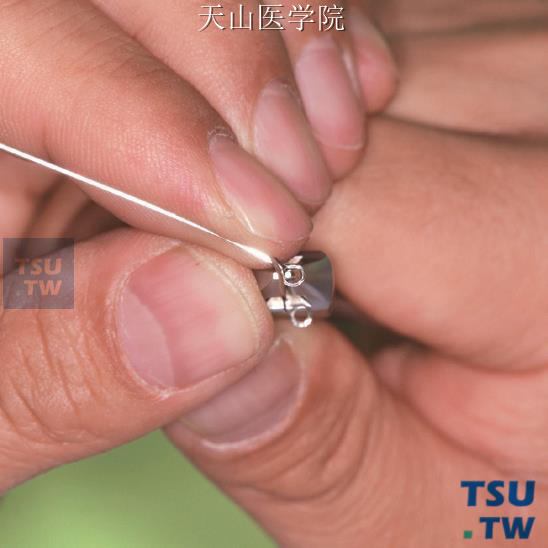

图4-12-5 弯制成圈曲
图4-12-6 钳夹持在与起始端相交的部位，沿方喙反向弯折
图4-12-7 弯折后圈曲位于弓丝顶端
图4-12-8 钳夹持在距离圈曲一个钳喙宽度的部位，钳与圈曲在同一平面

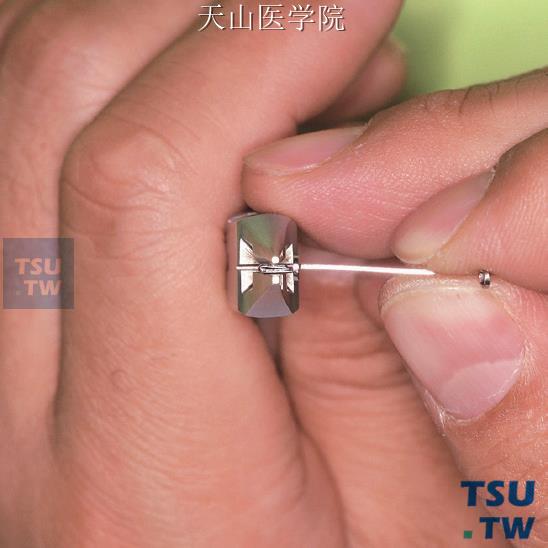

图4-12-9 从钳喙方向观钳夹持的部位
图4-12-10 沿圆喙弯折直角，弓丝与圈曲平面垂直
图4-12-11 将已弯制完成的圈曲就位颊侧弓丝内，与磨牙颊面管近中相抵
图4-12-12 弓丝与唇弓平行，在第一前磨牙近中3mm、近尖牙托槽远中处作标记
图4-12-13 钳夹持在标记处
图4-12-14 向龈方弯折

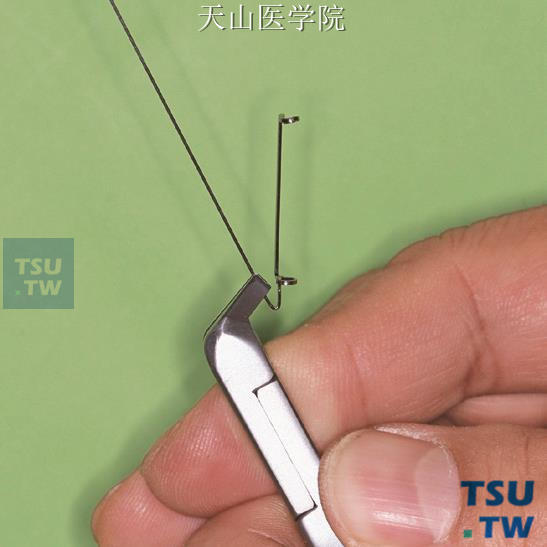

图4-12-15 弯折直角
图4-12-16 曲再次就位于颊侧弓丝，检查曲的位置
图4-12-17 钳夹持在距弯折处龈方一个钳喙宽度的部位
图4-12-18 沿圆喙向颊侧（图中向下方）弯折
图4-12-19 弯折30°
图4-12-20 调整钳夹持部位于30°弯处，圆喙在图中上方
图4-12-21 沿圆喙向舌侧（图中向上方）弯折
图4-12-22 弯制成圈曲，并调整钳夹持部位，沿方喙反向弯折弓丝末端
图4-12-23 弓丝末端回到连接部分所在如图中的冠状面，两个圈曲处于水平面
图4-12-24 钳夹持在第二个圈曲与连接部分相交点的龈方
图4-12-25 向近中（图中向上方）弯折
图4-12-26 弯折至弓丝末端与连接部分成一条直线
图4-12-27 就位于颊侧弓丝后的展示
图4-12-28 钳夹持在距离第二个圈曲3mm处，钳喙方向垂直于牙合平面，朝向龈方
图4-12-29 向舌侧（图中向上方）弯折
图4-12-30 弯折超过90°
图4-12-31 距离弯折处3mm切断弓丝
图4-12-32 弓丝切断后
图4-12-33 用钳夹住弯折前后的两臂
图4-12-34 将两臂夹紧、贴合，形成牵引钩部分
图4-12-35 弯制完成的滑动杆（侧面观）
图4-12-36 弯制完成的滑动杆（侧面45°角观）
图4-12-37 弯制完成的滑动杆就位于颊侧弓丝
6. 滑动杆弯制完成的检验和调整
弯制完成的滑动杆在置入患者口内时，应该可以自由滑动。滑动杆的远端抵在磨牙颊面管近中时，前部的牵引钩应该离开第一前磨牙近中3mm，保证具有足够的空间远中移动磨牙。滑动杆中间的连接部分可以在颊侧主弓丝牙合方，也可以在龈方，距离主弓丝1～3mm，沿着主弓丝走行，尽量减少对黏膜的刺激。
前部的牵引钩不应对黏膜形成刺激，临床上牵引钩也可以向牙合向弯制。
7.临床治疗中滑动杆的安放
（1）以下Typodont演示滑动杆的安放（图4-12-38至图4-12-43）。
图4-12-38 双侧上颌弯制完成的滑动杆就位于颊侧弓丝（右侧牙合像）
图4-12-39 同前（正位牙合像）
图4-12-40 同前（左侧牙合像）

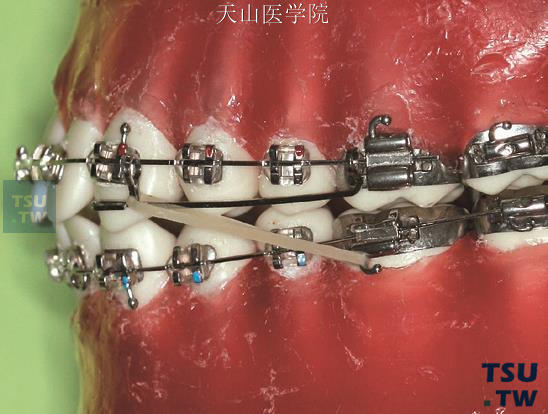

图4-12-41 滑动杆配合Ⅱ类牵引推上颌磨牙向远中（右侧牙合像）
图4-12-42 同前（正位牙合像）
图4-12-43 同前（左侧牙合像）
（2）临床实例（图4-12-44，图4-12-45）及将滑动杆的连接部分弯制在颊侧主弓丝龈方的病例（图4-12-46、图4-12-47）。
图4-12-44 上颌弯制完成的滑动杆就位于颊侧弓丝（左侧牙合像）
图4-12-45 配合Ⅱ类牵引推上颌磨牙向远中（左侧牙合像）
图4-12-46 上颌弯制滑动杆，配合Ⅱ类牵引推上颌磨牙向远中（正位牙合像）
图4-12-47 同前（左侧牙合像）
（李小彤 杨雁琪 朱胜吉）
